| Характеристики |
| Модель |
|

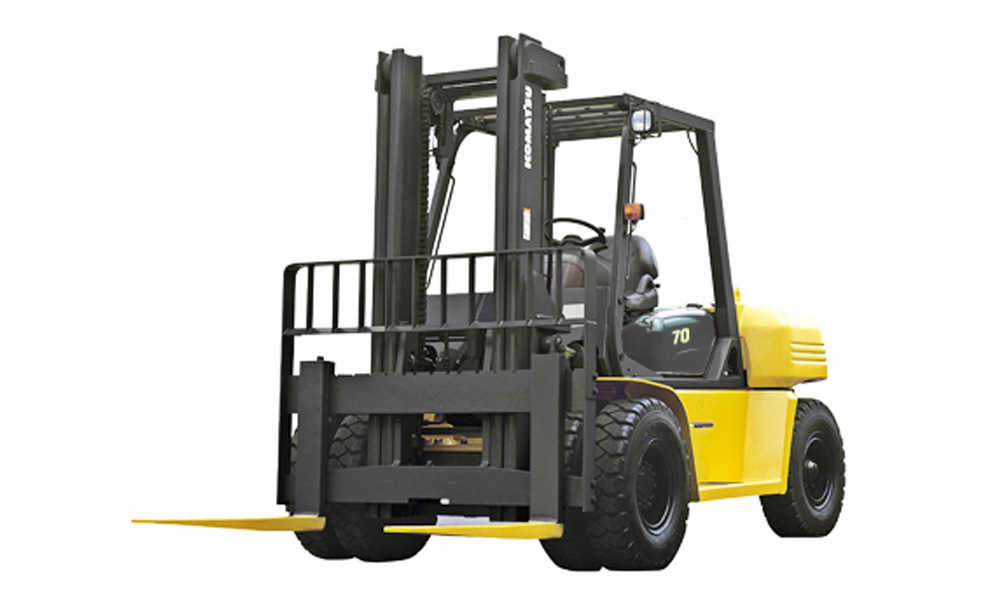

FD70-10 |
| Коробка передач |
|
TORQFLOW |
| Тип силового агрегата |
|
Дизельный |
| Тип управления |
|
в положении сидя |
| Номинальная грузоподъем., Q |
кг |
7000 |
| Центр приложения нагрузки, c, (номинальный центр) |
мм |
600 |
| Альтернативная нагрузка, Q2, Нагрузка при центре прилож. нагр. на 600 мм |
кг |
- |
| Плечо нагрузки, x, Расстояние от оси пер. моста до пер. поверх. вил |
мм |
585 |
| Колесная база, y |
мм |
2 300 |
| Масса |
| Эксплуатационная масса |
кг |
9 245 |
| Нагрузка на мосты. Передние, с грузом |
кг |
14330 |
| Нагрузка на мосты. Задние, с грузом |
кг |
1 915 |
| Нагрузка на мосты. Передние, без груза |
кг |
3 725 |
| Нагрузка на мосты. Задние, без груза |
кг |
5 520 |
| Шины |
| Тип шин |
|
Пневматические |
| Размер шин, передние |
|
8.25-15-14PR(I) |
| Размер шин, задние |
|
8.25-15-14PR(I) |
| Количество колес |
Передние/задние (x=ведомые) |
4X/2 |
| Ширина протект. пер. колес, b4 |
мм |
1 470 |
| Ширина протект. зад. колес, b3 |
мм |
1 640 |
| Габаритные размеры |
| Угол наклона |
град. |
6/12 |
| Высота опущенной мачты, (стандартная мачта) |
мм |
2 585 |
| Стандартный запас свободного хода, (стандартная мачта) |
мм |
220 |
| Стандартная высота подъема, (стандартная мачта) |
мм |
3 000 |
| Высота выдвинутой мачты, (стандартная мачта) |
мм |
4 350 |
| Высота по верхнему ограждению, (стандартная мачта) |
мм |
2 440 |
| Длина со стандартными вилами |
мм |
4 785 |
| Длина до передней поверхности вил |
мм |
3 565 |
| Ширина по шинам |
мм |
1 980 |
| Вилы |
мм |
65 X 150 X 1220 |
| Класс вилочной каретки |
ISO 2328 |
Класс 4, A |
| Ширина вилочной каретки |
мм |
1 690 |
| Дорожный просвет под мачтой |
мм |
220 |
| Дорожный просвет по центру колесной базы |
мм |
295 |
| Ширина прохода при штабелировании под прямым углом с поддонами Д1000 х Ш1200 |
мм |
3 935 |
| Ширина прохода при штабелировании под прямым углом, Ast, с поддонами Д1200 x Ш800 |
мм |
3 350 |
| Радиус поворота |
мм |
- |
| Рабочие характеристики |
| Скорость передвижения (передний ход), с грузом, 1-я/2-я передача |
км/ч |
11,0/29,0 |
| Скорость передвижения (передний ход), без груза, 1-я/2-я передача |
км/ч |
12,0/31,0 |
| Скорость подъема вил, с грузом |
мм/с |
450 |
| Скорость подъема вил, без груза |
мм/с |
500 |
| Скорость опускания вил, с грузом |
мм/с |
480 |
| Скорость опускания вил, без груза |
мм/с |
500 |
| Макс. тяговое усилие, с грузом |
KN |
44 |
| Макс. уклон, с грузом |
% |
29 |
| Рабочий тормоз, Привод/Управление |
|
Ножное/гидравлический |
| Стояночный тормоз, Привод/Управление |
|
Ручное/механический |
| Управл. направл. движ., тип |
|
FHPS |
| Аккумуляторная батарея |
| Напряж./номин. емкость на 5 часов |
В / А•ч |
24/52 |
| Тяговый электродвигатель, Номинально 60 мин. |
кВт |
- |
| Электродвигатель насоса, Номинально 5 мин. |
кВт |
- |
| Электродвигатель рул. упр. с усил., Номинально 60 мин. |
кВт |
- |
| Напряжение аккумуляторной батареи |
В |
- |
| Емкость аккумуляторной батареи, мин. |
А•ч/5 ч |
- |
| Емкость аккумуляторной батареи, макс. |
А•ч/5 ч |
- |
| Масса аккумуляторной батареи |
кг |
- |
| Привод |
| Производитель, модель ДВС |
|
Komatsu SAA4D95LE-5-A |
| Номин. мощн. по SAE |
кВт |
69 |
| Номин. частота вращения |
об/мин |
2 250 |
| Макс. крут. мом. пo SAE |
Н•м при об/мин |
343 при 1600 |
| Число и раб. объем цилинд. |
см3 |
4-3260 |
| Прочее |
| Емкость топливного бака |
л |
140 |
| Давл. разгрузки смен. оборуд. |
бар |
181 |
| Емкость гидробака |
л |
115 |
